Réparer une borne d’arcade Space Invaders de 1978 : 20 heures pour la ramener à la vie

Pendant que le rétro gaming vit sa vie sur les émulateurs, il reste des machines qui n’ont jamais cessé d’être réelles. Celle-ci est arrivée dans le garage avec un deal comme on les aime : son propriétaire nous la prête, en échange de sa remise en état. Une borne d’arcade Space Invaders de 1978, en panne, qui buggait et ne répondait plus. Vingt heures de travail plus tard, elle affichait à nouveau son écran de démarrage, et elle était jouable au festival Vingrau Level One 2026. Voici comment on l’a ramenée à la vie, photos à l’appui.

🕹️ Une Midway de 1978, licence du hit de Taito

Space Invaders naît au Japon en 1978 chez Taito, sous les doigts de Tomohiro Nishikado. Le jeu est un tel raz-de-marée que Midway (groupe Bally) le fabrique sous licence pour l’Occident. Notre pensionnaire est une de ces Midway Space Invaders : caisson blanc, invaders rouge et noir peints au pochoir sur les flancs, vitre illustrée « Midway’s, a Bally Co. » avec ses soucoupes et ses monstres, et le panneau de commandes d’origine avec ses deux boutons de tir, ses flèches de déplacement et son « 1 or 2 players ».

À l’intérieur, pas de cartouche ni de système d’exploitation : un processeur Intel 8080 et deux grandes cartes pleines de circuits logiques, la « Space Invaders Mother Board » et sa carte fille. S’y ajoute une puce devenue mythique, le SN76477 de Texas Instruments, qui génère le fameux « boum… boum… » de plus en plus rapide à mesure que les invaders descendent.

🔍 La pépite cachée : une étiquette de dépanneur lyonnais

En démontant le châssis du moniteur, surprise : une étiquette d’époque d’un réparateur de la région lyonnaise (on la voit en double sur la photo, avec son reflet dans le miroir de la borne). « TILT automatic, dépannages, 19 cours d’Herbouville, 69004 Lyon », avec un numéro de téléphone à sept chiffres comme avant 1985. Cette borne a donc tourné dans les cafés français il y a plus de quarante ans, et elle porte encore la carte de visite de ceux qui la maintenaient en vie. On n’est jamais le premier à réparer une machine de 1978 : on rejoint une lignée.

🌕 Le saviez-vous ? L’image flotte sur la lune

Détail génial des bornes Space Invaders d’origine : le moniteur noir et blanc n’est pas face au joueur. Il est couché dans le caisson, écran vers le haut, et l’image se réfléchit sur un miroir semi-transparent incliné à 45°. Derrière le miroir, un décor de lune imprimé et rétroéclairé. Résultat : les invaders semblent flotter en surimpression au-dessus du sol lunaire, de la réalité augmentée avec les moyens de 1978. C’est aussi pour ça que photographier l’écran de cette borne est un casse-tête : on photographie un reflet.

🩺 Le diagnostic : elle bugge, elle ne répond plus

Les symptômes au départ : la borne démarrait mais partait en vrille, affichage qui bugge, commandes sans réponse. Sur une machine de cet âge, le premier réflexe n’est pas de suspecter la logique : c’est de mesurer l’alimentation. Et verdict au multimètre, les trois rails étaient dans les choux : le +5 V, le +12 V et le −5 V, tous hors tolérance. Or la logique TTL et le 8080 veulent un +5 V propre et stable ; avec une alimentation qui s’effondre, n’importe quel ordinateur de 1978 « bugge et ne répond plus ».

🔧 La réparation : un schéma de 1978, un condensateur mort et des soudures sèches

Première étape : retrouver la documentation. Le schéma de l’alimentation Midway (référence A082-90400-H000) existe toujours en ligne, notamment sur classicgaming.cc : un plan d’implantation complet, composant par composant, avec les points de réglage de chaque tension. Quarante-huit ans plus tard, la communauté fait vivre la doc d’époque.

Le coupable principal s’est vite montré : un condensateur de filtrage hors service, une patte littéralement morte. À quoi s’ajoutait l’usure classique d’un demi-siècle : une carte encrassée et des soudures sèches, ces soudures qui se fissurent avec les cycles de chauffe et finissent par faire des faux contacts intermittents. Exactement le genre de panne qui fait « bugger » une machine de façon aléatoire.

Le remède, méthodique : remplacement du condensateur, nettoyage complet de la carte, reprise des soudures sèches une à une au fer, puis remontage et réglage des trois rails aux potentiomètres, multimètre sur les points de test, jusqu’à retrouver un +5 V, un +12 V et un −5 V dans les clous. En tout : une vingtaine d’heures, étalées sur plusieurs soirées de garage.

⚠️ Avant d’ouvrir une borne : le mot sécurité

Une borne d’arcade, c’est du 220 V, un transformateur, et surtout un moniteur à tube cathodique dont la très haute tension peut rester stockée longtemps après débranchement. Un CRT se décharge avec la procédure adaptée, pas avec les doigts. Si vous ne savez pas précisément ce que vous faites, limitez-vous aux cartes et à l’alimentation débranchée, ou faites-vous accompagner. Les invaders attendront : vous n’avez qu’une vie et pas de bouclier.

✨ Le moment magique

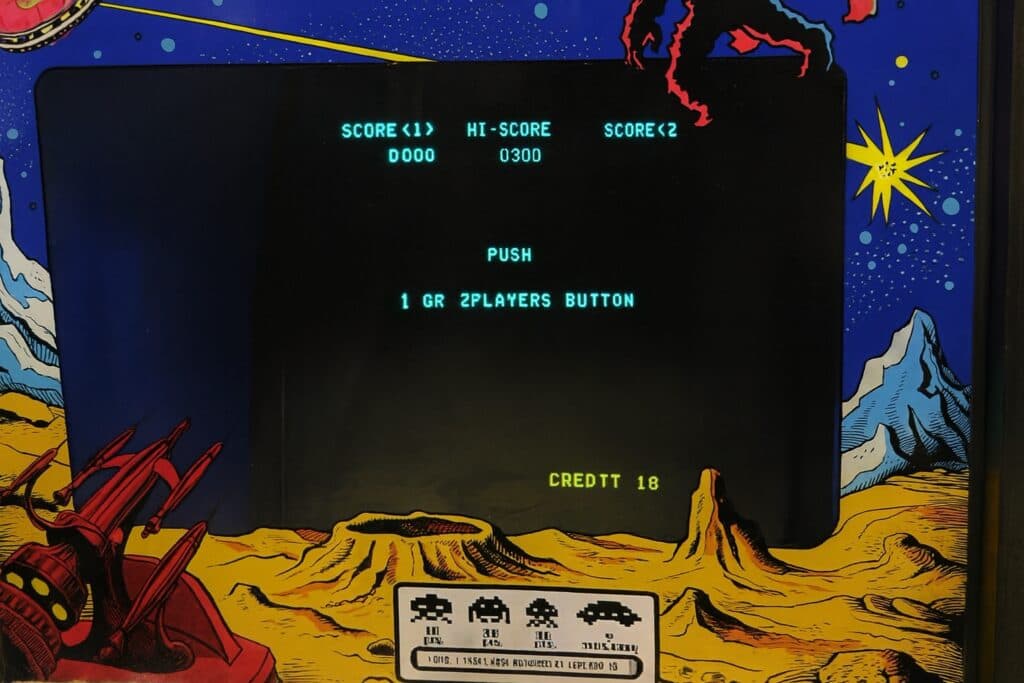

Remontage, mise sous tension… et l’attract mode qui réapparaît au-dessus de la lune, comme en 1978. Pour créditer une partie sans pièce de monnaie, on déclenche le mécanisme du monnayeur à la main, d’où le « CREDIT 18 » qui s’affiche sur les photos : à force de tests, on a été généreux avec nous-mêmes.

La borne a ensuite rejoint la salle des fêtes de Vingrau pour le festival, aux côtés des 60 machines de l’inventaire 2026. Elle a encaissé le week-end sans broncher, des centaines de parties au compteur, avant de retrouver son propriétaire.

❓ Questions fréquentes

Peut-on encore réparer une borne d’arcade de 1978 ?

Oui, et souvent plus facilement qu’une console moderne : tout est en composants traversants, réparables au fer à souder, et les schémas d’époque circulent librement en ligne. Les pannes les plus courantes (condensateurs fatigués, soudures sèches, connecteurs oxydés) se diagnostiquent au multimètre.

Où trouver les schémas d’une borne Midway ?

Des sites communautaires comme classicgaming.cc ou les archives de manuels d’arcade conservent les plans d’origine (alimentation, cartes logiques, moniteur). C’est la première chose à chercher avant de toucher au fer.

Par quoi commencer quand une borne « bugge » ?

Par l’alimentation, toujours. Mesurez les rails (+5 V en tête) : une tension hors tolérance explique la majorité des comportements erratiques d’une machine à logique TTL. Réparez l’alimentation avant de suspecter les cartes de jeu.

Où jouer sur cette borne Space Invaders ?

Petite précision qui a son importance : cette borne ne nous appartient pas. Son propriétaire la confie à l’association en échange de sa remise en état, et elle était de la partie au festival Vingrau Level One. Pour savoir sur quelles machines jouer lors de nos prochains rendez-vous, consultez nos événements ou contactez-nous.
